Einige Projektbeispiele der Grigull GmbH

Neuere Projekte finden Sie derzeit am Ende der Auflistung.





High-Speed HF-Matchbox Controller und Monitoring-System inkl. Software (CAN Bus Anbindung), Zyklenzeit 4ms, 3 Kanal 24V/2A Ventilatorregelung, 2 HF-Messkanäle 50 Ohm SMA mit Betrag-/Phasen-Auswertung, 2 Microstep-Schrittmotorkanäle mit Feedback und Temperaturüberwachung, 3x PT100 Interface, Hygrometer, USB-Interface (isoliert).

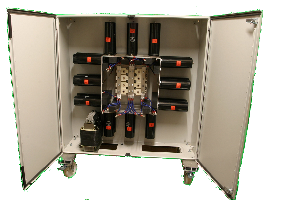

25 kJoule Kondensatorbank und 200kA Impulschalter zur Magnetumformung, 3x5x4 Kondensatoren a 6000µF @ 350V mit max. 1050V Ausgangsspannung.





Spezial Multilevel-Ladetransformator (4 kVA, Sonderanfertigung) mit Laderegler (1050 V) und Mehrkanal-Überwachungseinheit (CAN Bus) für Kondensatorbatterie.





Technische Thermografie und Analyse von Maschinen und Bauteilen, unter anderem zur Wirkungsgrad-Optimierung und dem Ausarbeiten von Kühlkonzepten.





Dielektrisches Heizsystem und zugehörige Feld-/Erwärmungssimulationen.





handgeführte 3D Messgabel mit Inertialnavigation

Optische Industrie 2D/3D Sensoren mit hoher Genauigkeit zur Positions- und Geometrieerfassung von Rohren und Profilen.





Elektrische Sicherheitstester ESTA I und II (VDE0100, VDE0701-0702, IEC60601, IEC62353 uvm.).



Präzisions-Temperaturkalibrator für YSI400 (Medical).





Innovative Analyseplattform für magnetoresistive Sensoren und magnetische Polräder.





Drahtlose Werkzeugidentifikation mit Schaltkontaktübertragung auf 125kHz RFID-Basis - Wasserdicht, Ölbeständig, Störungsunempfindlich, 24V Versorgung.



Low-Cost 4-Phasen Überwachungssystem (U, I, P, S, Q, cos phi, uvm.) mit Weitbereichsnetzteil (60V AC / 80V DC bis 500V AC / 700V DC 3W), Zusatzeingang, Schaltkontakt, Web-Interface (Ethernet 100Base-T), eMail Benachrichtigung via SMTP, SNTP Uhr, Gangreserve uvm.

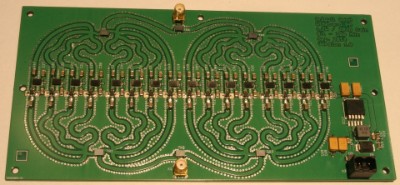

Skalierbarer Breitbandverstärker Klasse A 0,1 MHz - 200 MHz 1,2W 20dB für Messtechnische Anwendungen.

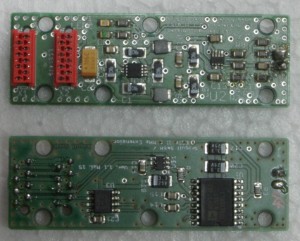

Breitbandiges und rauscharmes RMS-Spannungsmesssystem mit 18 Bit I2C A/D-Wandler von 0,1 mV bis 50 V mit -3 dB-Bandbreite von 5 Hz - 1 MHz. Via I2C schaltbares Tiefpass-Filter nach IEC 60601. Spannungsversorgung 5V DC.

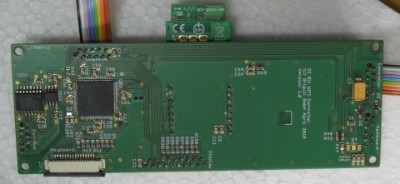

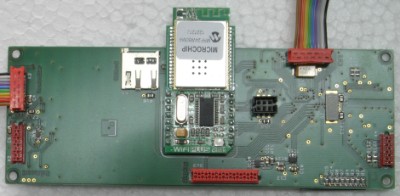

Universeller WLAN-Controller auf PIC32-Basis mit Anbindung von USB, Folientastatur, LCD Grafik-Display, Micro-SD Karte und isoliertem I2C-Bussystem als Erweiterung für vorhandene Controllersysteme.





Spezial-Endstufe zum schnellen Ansteuern von Induktivitäten zur Erzeugung von geschalteten Magnetfeldern. Doppelte, symmetrische Betriebsspannung bis +-75 V für hohe Dauerströme (bis 10A) bei niedriger Spannung (z.B. 10V) und gleichzeitig schnelle Ummagnetisierung durch hohes du/dt. 100 kHz Bandbreite, integrierte Ausgangsstrom-Messung und Spannungsmessung.

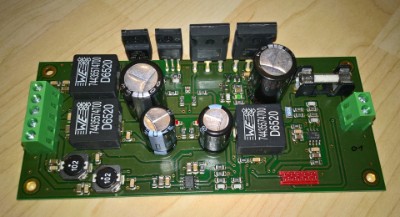

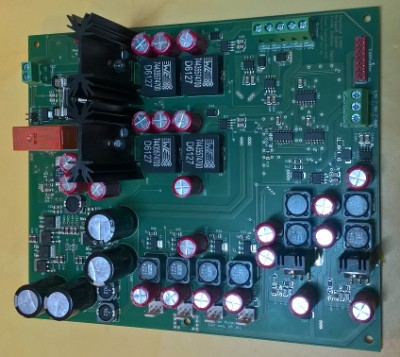

Spezial-System-Netzteil ca. 200 W - erzeugt aus 24 V Eingangsspannung:

+-10 V @ 5 A / +-70 V @ 0,25 A / 12 V @ 3 A / 5 V @ 3 A

Mit integriertem I²C-Bus Monitoring aller Ausgangs-Spannungen und -Ströme sowie Eingangsspannung/-Strom und Schaltregler-Temperaturen. Außerdem 4x 12 V/1 A Lüfteranschluss mit Tachoeingang und DC-Regelung über gefilterte PWM 0-100% über I²C-Bus. Safety-Interlock über zusätzliches Steuersignal und Relais.

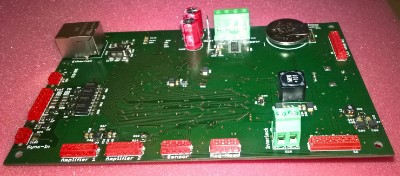

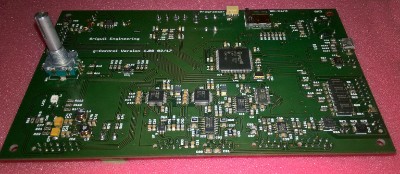

160x100 mm Spezial-Controller-System auf PIC32MZ-Basis (MIPS) mit erweitertem Präzisions-Analog-Teil (ADC 8 Kanäle, 16 Bit, je 500 kSPS / DAC 2 Kanäle, 16 Bit, je 1 MSPS), RTC, 100 MBit Ethernet, RS485, SD-Karte, USB, 4x Digital In (Optokoppler), 4x Digital Out (Optokoppler), High-Speed-Synchronisationseingang (Optokoppler, 10 MHz), Display-Anschluss, Inkrementalgeber, RGB-LED, Microstep Schrittmotor-Kanal.

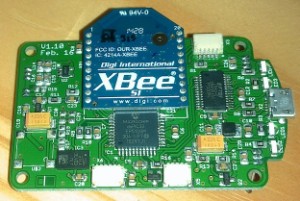

Kompaktes 3D-Accelerometer-System für Robotik Anwendungen mit XBee IEEE 802.15.4 Drahtlosverbindung, Akkubetrieb, FT232 USB Anbindung mit Ladefunktion, Hall-Sensoren, 3D-Industrie-Maus Anbindung und zusätzlichen I/Os.

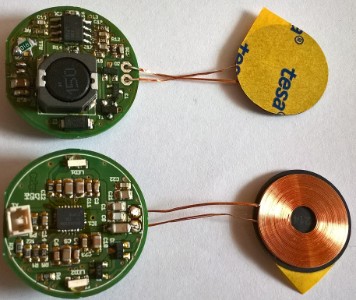

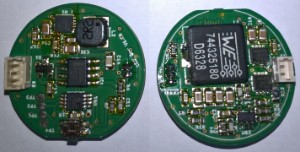

µController gesteuertes LED-Lampensystem für Endsokopie-Anwendungen. Außendurchmesser 25mm. Step-Up Wandler, Stromregelung, Helligkeitssteuerung und Akkuüberwachung mit PIC-µController. Ein Taster zur Steuerung, inkl. Standby. Versorgung aus einer 1,2V NIMH Baby-Zelle C mit max. 3A LED-Strom. Ausgelegt für weiße Cree XP-L 10W LED oder UV-LED.





Qi Wireless Ladecontroller mit schaltendem Laderegler für eine NIMH Zelle und max. 4A Ladestrom. Entwickelt in Kombination mit LED-Lampensystem für Endoskopieanwendung. Außendurchmesser 25mm.
